旋轉潷水器

XBS旋轉潷水器，該設備是序批式活性污泥法處理工藝（SBR）及其派生工藝（ICEAS、DAT-IAT、CASS、UNITANK、MSBR等）關鍵且必不可少的設備，其污水處理的單元操作，按進水/曝氣、沉淀、排水、閑置四個階段周期性運行，潷水器用于第三階段排除反應池內的上清液，達到自動控制循環運行的目的。廣泛應用于市政、紡織、印染、石化、食品、造紙、冶金等行業的污水處理工程。也可用于其它類類似需要潷除上清液體工程的單元操作。

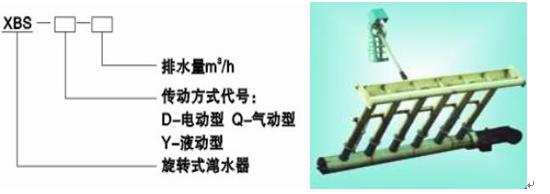

型號表示：


構造及工作原理：
本設備主要由制作、電動減速機、電動推桿、集水槽、浮筒、集水管、電控柜等部分組成，工作原理是：潷水器裝在帶有支承軸承的支座上并一起安裝在池內，電動推桿減速裝置安裝在水池上方的支座上，電機運轉時，電動推桿做往復運動，帶動潷水結構繞下支座轉動中心做回轉擺動，在曝氣和沉淀階段潷水堰位于水面以上，潷水時潷水堰通過控制系統下降至水面以下進行排水，當水位下降到最低水位完成潷水后，潷水器快速返回初始狀態。在潷水過程中進入潷水堰的水流呈層流狀態，潷水器的下降速度使出水量保持穩定，浮筒在潷水工程中起擋渣板作用。

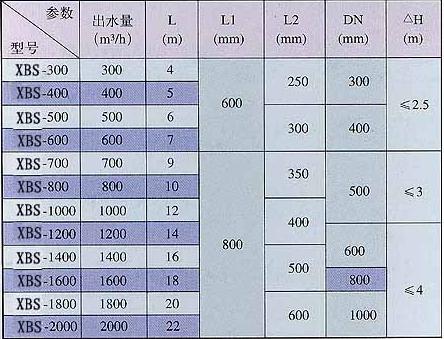

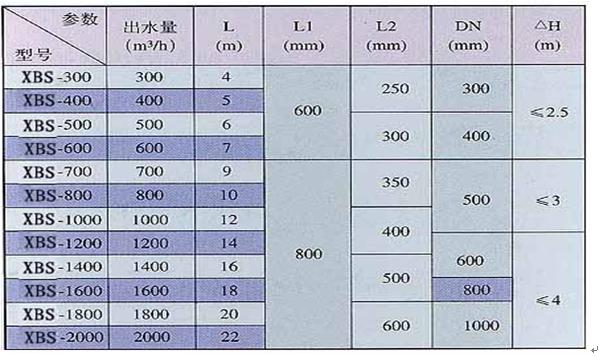

主要技術參數：


設備特點：
1、本設備所有水下零部件均為不銹鋼材質，因此壽命長，耐腐蝕；
2、本機由電動推桿作為傳動元件，結構緊湊，推力大，安裝簡單，運行平穩，工作可靠；
3、定量排水，潷水深度大，動作平穩可靠，液面無攪動，整機耗能少，使用壽命長；
4、可安裝變頻器可調節處理能力，預留PLC接口，可實現遠程控制。

用途：
序批式活性污泥法.處理污水因其工藝簡單、投資少等優點，發展非常迅速，其主要分為四個階段：進水/曝氣、沉淀、排水、閑置、潷水器主要用于第三階段，排除反應池內的上清液，達到自控制，循環運行的目的。

型號表示方式：


選用須知：
1、選擇潷水器三要素：池形面積 - S（m2），出水量 - Q（m3/h），潷水深度 - △H（m）
2、單臺水量計算：Q=S·△H/n·t n- 潷水器數量（臺） t-潷水時間
3、表中潷水深度△H指最大潷水深度，由用戶根據實際情況確定。


潷水器結構示意圖：

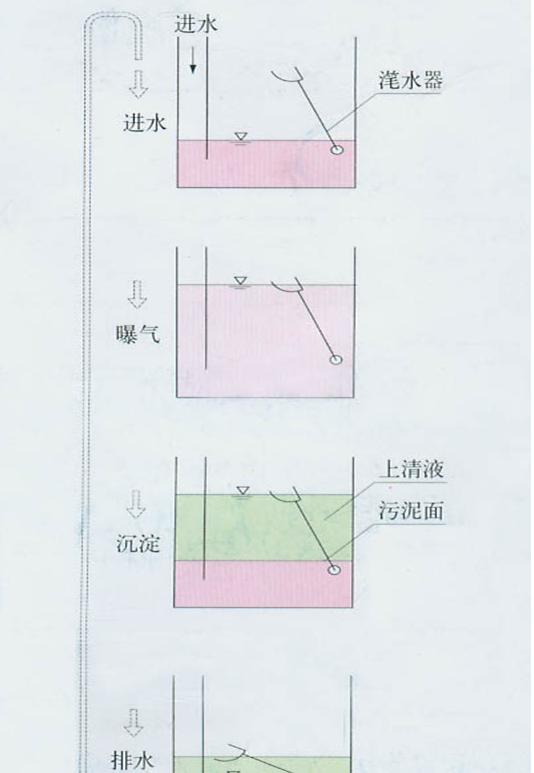

SBR工藝流程圖：

訂貨說明：
1、訂貨時請注意潷水深度及池高。
2、因池形及潷水形式的不同，預埋件也不同，需要土建預埋件圖時，請索要詳細的資料。
3、需要泥位計，液位計等進行全自動控制時，請注明要求。
